1040mm大径ストリングブロック

高品質の1040mm大径ストリングブロックは中国の寧波Lingkai製造社で製造されています。この 1040mm 大径ストリングブロックの導体径は LGJ1120 以下です。つまり、この導線のアルミニウムは最大 1120 平方ミリメートルの断面積を持つことができます。 1040mm大径ストリングブロックのお見積りもお気軽にお問い合わせください。

お問い合わせを送信

製品説明

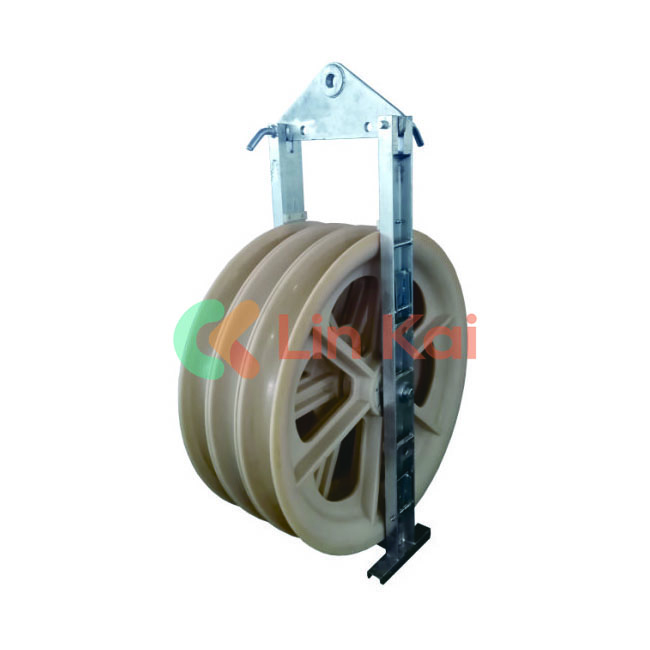

Ningbo Lingkai が製造する 1040 mm 大径ストリングブロックは、3 シーブ導体ストリングブロックとも呼ばれ、架空送電線に 2 つまたは 3 つの導体をストリングするために使用されます。また、当社の 5 つのシーブストリングブロックは、架空送電線に張られた 4 つの導体に使用されます。通常、400 kV から 1000 kV までの高圧送電線に使用されます。

1040mm 大径ストリングブロックパラメータ

品目番号	モデル	シーブ数	定格荷重(kN)	重量(kg)	特徴
10168-1	SHDN1160	1	60	65	ミドル：MCナイロンシーブ
10168-2	SHSQNK1160	3	120	220	中間：MCナイロンシーブ導体：ゴムライニングMCナイロンシーブ

注:

1. 最大適合導体 ACSR1250

2. 1040mm大径導体用ストリングブロックの寸法（外径×根元径×シーブ幅）Φ1160×Φ1000×150(mm)。

3. スチールワイヤロープ用ブロック寸法（外径×元径×シーブ幅）Φ1160×Φ1000×130(mm)。

4. ゴムライニングされた MC ナイロンシーブは半ライニングされています。

1040mm大径ストリングブロックの寸法（外径×根元径×シーブ幅）はΦ1040×Φ900×125（mm）です。品質と安全性を証明するため、当社が供給するすべてのストリングブロックは、出荷前に10マイナスの3倍以上の高張力引っ張り定格荷重に合格しています。一方、当社のMCナイロン原料は米国から輸入されており、その比率は中国より96％以上です。

1040mm 大径ストリングブロックは、ACSR1120 など、最大 1120 平方ミリメートルの大きな導体ワイヤを処理できるように設計されています。

1040mm大径ストリングブロックの寸法は約Φ1040×Φ900×125mm（外径×谷径×シーブ幅）で、強力なストリング作業に適しています。

1040mm 大径ストリングブロックは、完全にライニングされたゴムライニングされた MC ナイロンシーブを備えており、必要に応じてその半分をカスタマイズするオプションがあります。
