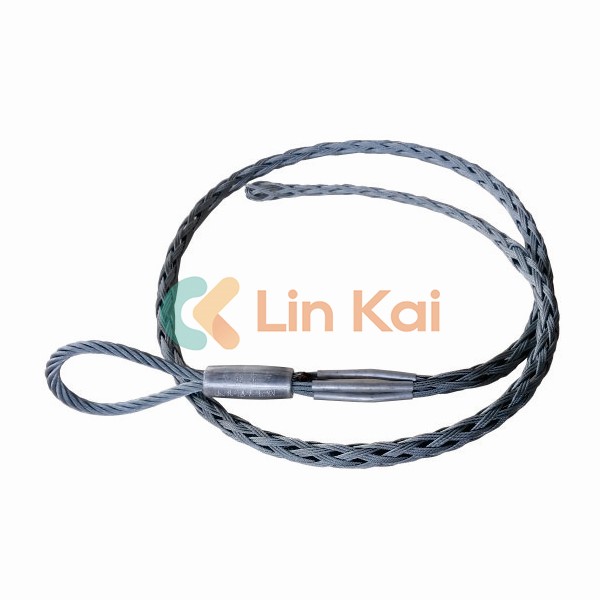

ケーブル牽引グリップ

ケーブル牽引グリップにはさまざまなモデルがあり、長さと使用荷重の両方を顧客の現場の要求に応じてカスタマイズできます。導体メッシュソックジョイント、ケーブルメッシュソックジョイント、OPGW ADSSメッシュソックジョイントを備えています。すべて寧波陵海製造で作られ、高張力鋼で作られています。カスタマイズするには、ACSR の直径とケーブルの直径を最もよく知る必要があります。

お問い合わせを送信

製品説明

当社のケーブル引っ張りグリップは、電力ケーブル、通信ケーブル、光ファイバーケーブルを張るのによく使用されます。ケーブル引っ張りグリップは、ケーブルまたはワイヤーのセグメントをカバーして接続するために使用される、強力で耐久性のある素材で作られたスリーブです。これらは、水や汚染物質の侵入を防ぐためにケーブルを接続してシールする必要がある地下および水中の用途で特に使用されます。

ケーブル引っ張りグリップは、高強度の亜鉛メッキ鋼線で作られ、非常に柔らかく編まれ、保護アルミニウムスリーブと銅スリーブでプレスされています。スリーブは導体を保護し、OPGW のヘッドがメッシュソケットジョイントを損傷するのを防ぎます。

ケーブル牽引グリップの技術パラメータ

品目番号	モデル	適合ケーブル径(mm)	定格荷重(kN)
21361	SLW16	Φ12～16	8
21362	SLW20	Φ16～20	10
21363	SLW25	Φ20～25	12
21364	SLW37	Φ25～37	18
21365	SLW50	Φ37～50	28
21366	SLW60	Φ50～60	15
21367	SLW80	Φ60～80	20
21368	SLW100	Φ80～100	25
21369	SLW120	Φ100～120	30
21370	SLW150	Φ120～150	30

OPGWとアース線用のメッシュソケットジョイント

シングルヘッド品番	ダブルヘッド品番	モデル	ケーブル直径(mm)	荷重(KN)
プロテクター付き	プロテクター付き	モデル	ケーブル直径(mm)	評価済み	壊す
17141	17141S	SLE(S)-1	F8-12	10	30
17142	17142S	SLE(S)-1.5	F11-15	15	45
17143	17143S	SLE(S)-2	F15-18	20	60
17144	17144S	SLE(S)-2.5	F18-22	25	75
