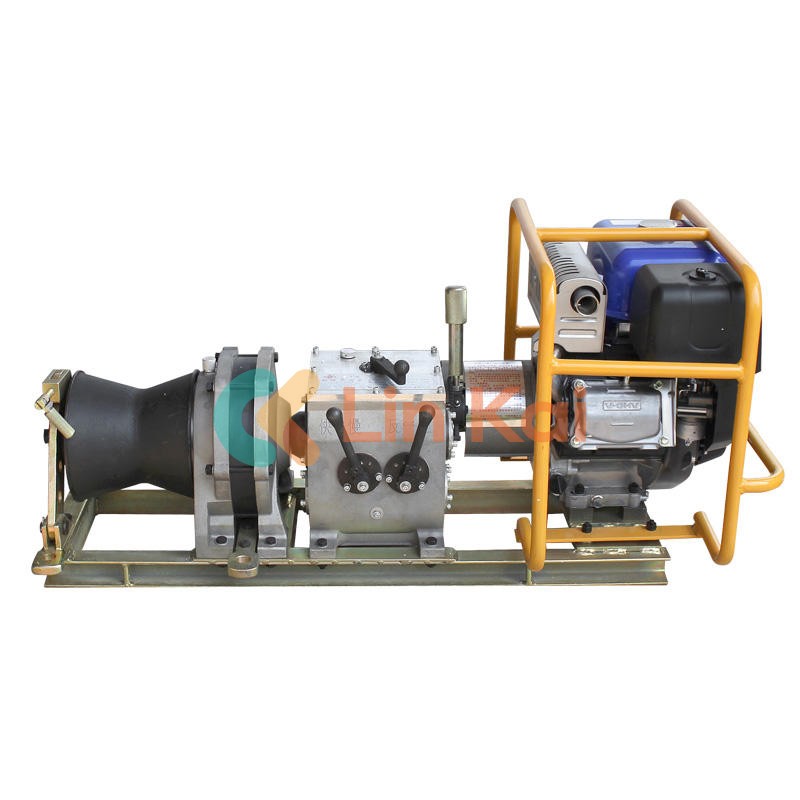

電動牽引ウインチ

寧波玲開製造の電動牽引ウインチは、電力がある場合のタワーライン、牽引ライン、タイトライン、およびケーブル敷設作業現場向けに設計されています。 1トン、3トン、5トンの電動牽引ウインチを製作しております。そして電動機には3KW、4KWがあります。伝動糸張力ウインチにはベルト駆動式とシャフト駆動式がありますが、この電動牽引ウインチはベルト式のみを開発しました。

お問い合わせを送信

製品説明

中国寧波 Lingkai 製電動牽引ウインチ製造操作ルール:

(1) カスタマイズされた電動牽引ウインチ機は平らで障害物がない場所に置き、研削フレームが動いたり傾いたりしないようにしっかりと固定する必要があります。

(2) 走行ロープの一端は粉砕コアの下半部から牽引対象物に向かって導出され、粉砕コアに時計回りに巻き付けられ、他端は粉砕コアの上半部から導出される。。

(3) 走行ロープは直接高所に導かず、ガイドプーリに水平に導いてください。

(4) ロープの詰まりを発見した場合は、直ちに車両を停止し、ロープを真っすぐに伸ばしてから研削作業を続行してください。

(5) 電動牽引ウインチには、粉砕芯の反転による傷害を防止するため、粉砕芯の反転を防止するブレーキ機構を設けること。

(6) ウインチの回転が停止したらブレーキを掛け、走行ロープと牽引ロープを確実にロックしてから作業者は離れてください。

(7) 複数の担当者が操作を明確に分業し、専任の担当者が同じ動作を指示する必要があります。関係者が走行ロープまたは締め付けロープの両側に留まるのは固く禁止されています。

品目番号	モデル	回転方向	ギヤ	回転式スピード（）	トラクションスピード（m/分）	トラクティブ力（た）	力（KW）	概要サイズ（mm）	重さ（kg）

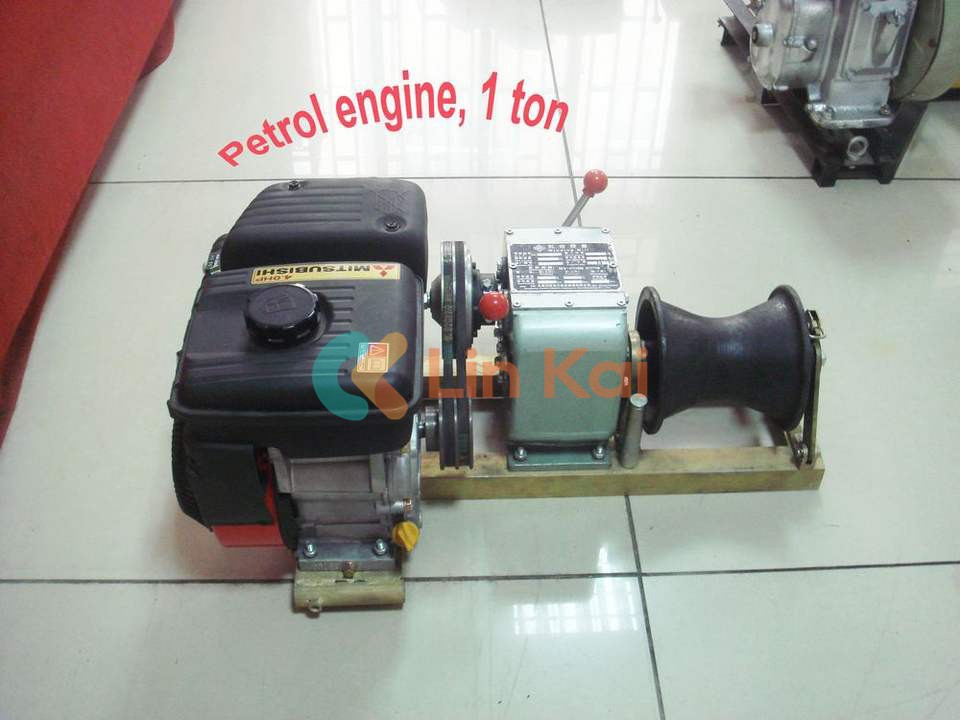

09121	JJQ-3Q 6馬力ガソリンエンジン	共回転	Ⅰ 遅い	9.0	4.0	3.0	4.04	840×450×500	82
		共回転	Ⅱ 速い	16.0	6.6	1.8		780×450×500	85
		逆転	逆行する	7.5	3.3	持ち上げなし		780×450×500	85

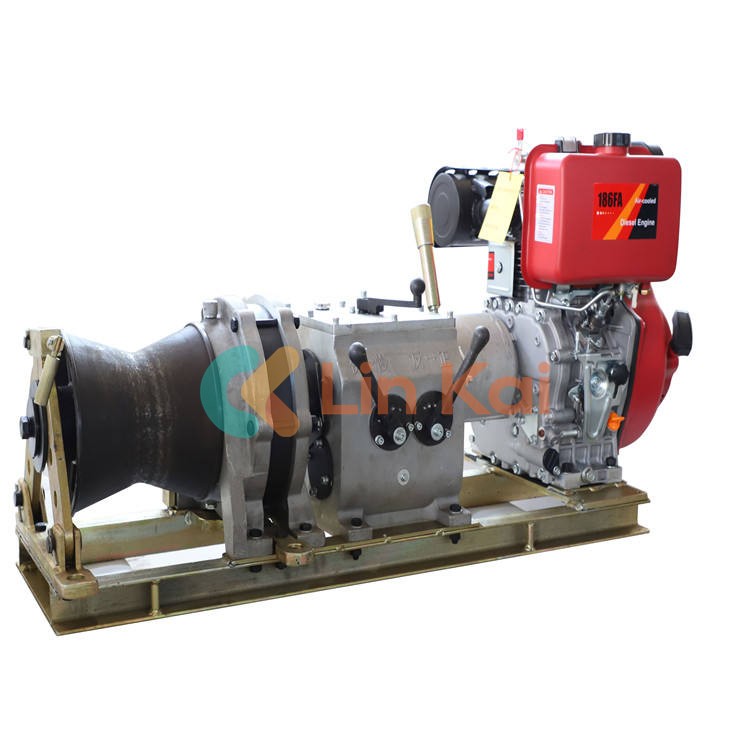

09121A	JJC-30 170F ディーゼルエンジン	共回転	Ⅰ 遅い	11.5	5.0	3.0	2.94	840×600×500	108
		共回転	Ⅱ 速い	21.0	9.0	1.8
		逆転	逆行する	10.0	4.5	持ち上げなし

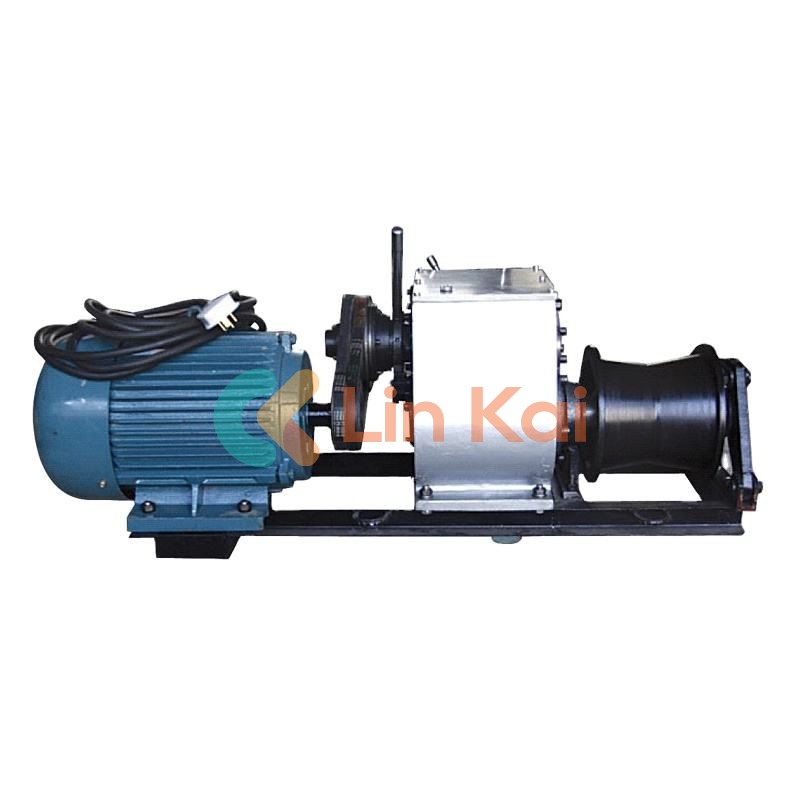

09121B	JJD-30 3KW 電動	共回転	Ⅰ 遅い	8.5	4.0	3.0	3.00	770×600×460	108
		共回転	Ⅱ 速い	10.5	6.5	1.8
		逆転	逆行する	7.0	3.0	持ち上げなし
09123	JJQ-50 9馬力ガソリンエンジン	共回転	Ⅰ 遅い	6.5	4.0	5.0	6.61	1000×550×520	135
		共回転	Ⅱ 速い	16.0	9.0	2.2
		逆転	逆行する	7.0	4.0	持ち上げなし
09123A	JJC-50 6.6馬力ディーゼルエンジン	共回転	Ⅰ 遅い	8.0	4.5	5.0	4.41	1000×750×600	168
		共回転	Ⅱ 速い	19.0	11.0	2.3
		逆転	逆行する	10.0	5.5	持ち上げなし
09123B	JJD-50 4KW 電動	共回転	Ⅰ 遅い	5.5	3.5	5.0	4.00	1000×850×520	160
		共回転	Ⅱ 速い	14.0	8.0	3.0
		逆転	逆行する	7.0	4.0	持ち上げなし
