導体滑車ストリングブロックとは何ですか?

導体滑車ストリングブロックとは何ですか?

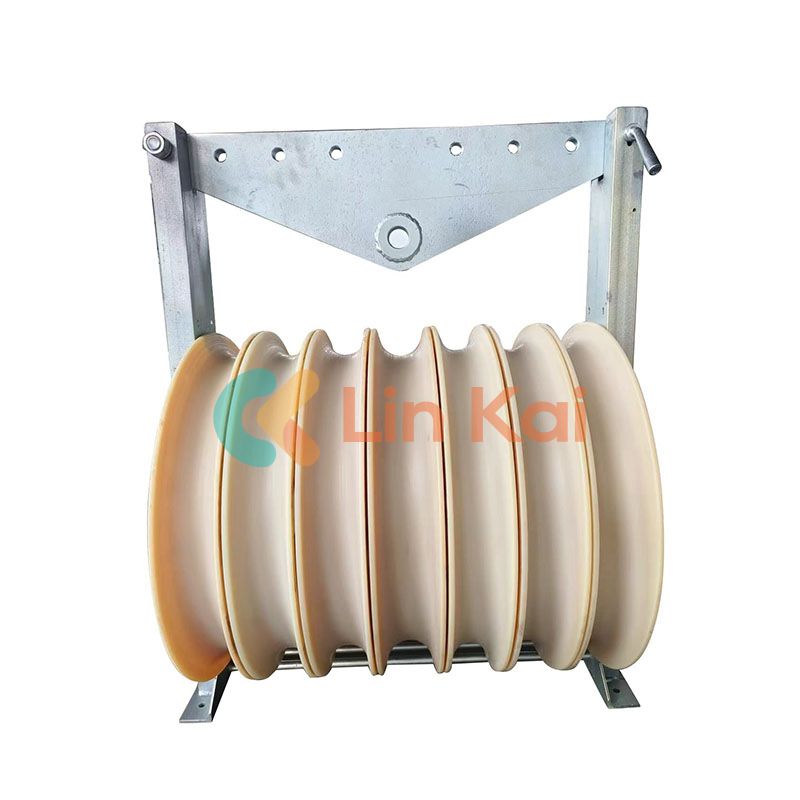

導体プーリー ストリング ブロックは、架空送電線のストリング中に電気導体 (ワイヤ) をサポートおよびガイドするように設計された特殊なプーリーです。アセンブリは通常、「」と呼ばれる溝付きホイールで構成されます。シーブそして支持フレーム。導体はシーブを通過し、シーブは自由に回転して摩擦を軽減し、導体の表面を保護します。ブロックは、牽引を開始する前に、タワー構造または一時的なサポートに一時的に取り付けられます。

導体滑車ストリングブロックはどのように機能しますか?

ストリング操作中:

• まず、パイロットロープまたは牽引ラインがルート全体に沿って設置されます。
• 導体ストリングブロックはタワーまたはアングルポイントに配置されます。
• 導体は牽引ロープに取り付けられ、各シーブを通して牽引されます。
• シーブの回転により摩擦が大幅に低減され、導体の摩耗や損傷が防止されます。

溝付きシーブにより、平らでない地形やカーブを通過する場合でも、導体が軌道上に留まることを保証します。スムーズな動きにより、作業員は適切な張力を維持し、設置の遅れを最小限に抑えることができます。

導体滑車ストリングブロックがなぜ重要ですか?

これらのブロックが電力線の建設に不可欠である重要な理由がいくつかあります。

• 摩擦と損傷の軽減:この設計により、導体の摩擦や磨耗が最小限に抑えられ、設置時の高価な損傷が防止されます。
• 適切な緊張管理:これらは、一貫した導体のたるみと長期信頼性に不可欠な張力の制御を容易にします。
• 安全性の向上:ブロックを使わずに導体を手で引っ張ると、断線して作業者に怪我をさせる危険性が高まります。ブロックはこれらのリスクを軽減します。
• 効率的な長距離ストリング張り:長いスパンや困難な地形の場合、ブロックを使用すると、不必要に停止することなくスムーズに設置を進めることができます。

導体滑車ストリングブロックにはどのような種類がありますか?

ストリングブロックは、束の数と特殊な使用例によって分類されます。

適切な導体プーリーストリングブロックを選択するにはどうすればよいですか?

適切なブロックを選択する際の主な基準は次のとおりです。

• 導体のサイズとタイプ:曲げ応力を最小限に抑えるために、シーブの直径が導体の直径の少なくとも 30 ～ 40 倍であることを確認してください。
• 導体の数:ライン設計に一致するシーブ数のブロックを選択してください。1 つの導体には単一、バンドル システムには複数です。
• 定格耐荷重:使用荷重は最大引張張力を安全マージンを持って超えてください。
• フレームと素材:通常、フレームは亜鉛メッキ鋼板で、シーブは高強度アルミニウムまたは MC ナイロンで、オプションで保護ライニングが付いています。

安全上の考慮事項は何ですか?

• 適切な取り付け:牽引中に偶発的に外れないように、タワーにしっかりと固定されていることを確認してください。
• 定期検査:運転中の故障を防ぐために、シーブとベアリングの状態を頻繁にチェックしてください。
• 保護具を使用してください:作業者は高圧導体や工具を取り扱う際には PPE を着用する必要があります。

よくある質問

コンダクタープーリーストリングブロックの主な目的は何ですか?
摩擦や機械的損傷を最小限に抑えながら、架空線の設置中に導体をガイドおよびサポートします。

シーブの材質は性能にどう影響しますか?
MC ナイロンまたはアルミニウム製の裏地付きシーブは摩擦を軽減し、導体の摩耗を最小限に抑えます。

1 つのプーリー ブロックで複数の導体を処理できますか?
はい - マルチシーブ ブロックは、2 つ、3 つ、または 4 つの導体を同時に処理できるように設計されています。

導体滑車ストリングブロックは電力線専用ですか？
基本的にはそうですが、同様のブロックを電気通信やその他の架空ケーブルの設置でも使用できます。

ブロックの選択に影響を与える要因は何ですか?
導体のサイズ、張力荷重、環境、配線の複雑さはすべて、ブロックの選択に影響します。
