ナイロン ホイール ケーブル アース ローラーを使用すると、どのようにして地下ケーブルの設置をより安全かつ効率的にできるか

記事の概要:地中ケーブルの設置には、熟練した技術者と高品質のケーブル以上のものが必要です。適切な支持装置は、牽引効率、ケーブル保護、設置の安全性に大きく影響します。あナイロンホイールケーブルアースローラー特にケーブルが直線部分、曲がり角、溝の角を通過する必要がある場合に、地中の電力ケーブルにスムーズで制御された経路を提供します。ケーブルの誘導とサポートのために設計されたこれらのローラーは、摩擦を軽減し、ケーブルの位置ずれを防止し、設置中にケーブルの表面を保護します。このガイドでは、ナイロン ホイール ケーブル アース ローラーがどのように機能するか、適切なモデルを選択する方法、およびナイロン ホイール ケーブル グラウンド ローラーがプロの地下ケーブル敷設において重要な部分である理由について説明します。

目次

• 地中ケーブルの設置にアースローラーが必要なのはなぜですか?
• ナイロンホイールケーブルグランドローラーとは何ですか?
• ナイロンホイールケーブルグランドローラーの主な特徴は何ですか?
• 購入者はどのような技術仕様を考慮する必要がありますか?
• ナイロンホイールケーブルグランドローラーはどこに使用されますか?
• 適切なケーブル アース ローラーを選択するにはどうすればよいですか?
• これらのローラーはケーブルの取り付けをどのように改善しますか?
• ケーブル アース ローラーをメンテナンスするにはどうすればよいですか?
• よくある質問
• 結論

地中ケーブルの設置にアースローラーが必要なのはなぜですか?

地中電力ケーブルは重く、柔軟性があり、設置時の制御が難しい場合があります。ケーブルが地面や溝の表面を直接引っ張られると、摩擦や制御されていない接触によって引っ張り抵抗が増加し、ケーブルの被覆に不必要なストレスが発生する可能性があります。

ここは、ナイロンホイールケーブルアースローラー価値のあるものになります。ケーブルがコンクリート、土、砂利、またはその他の表面を直接引きずるのではなく、ローラーが制御された回転経路を提供します。曲がりや方向転換の際にも、ローラーを適切に配置することで、意図したケーブル経路を維持することができます。

プロフェッショナルなケーブル設置では、ローラーを使用すると次のようなメリットが得られます。

• 計画された設置ルートに沿ってケーブルを誘導します。
• ケーブルと地面との直接接触を減らします。
• ケーブルを引っ張る際の摩擦を最小限に抑えます。
• ケーブルが滑ったり、トレンチ パスの外側に移動したりする可能性を減らします。
• 直線部分やコーナーでケーブルをサポートします。
• 全体的な設置の一貫性と現場の安全性が向上します。

リンカイの製品情報には、特にケーブルの安定性が重要な屈曲部でケーブルをガイドおよびサポートするための機器としてナイロン ホイール ケーブル グランド ローラーが記載されています。

ナイロンホイールケーブルグランドローラーとは何ですか?

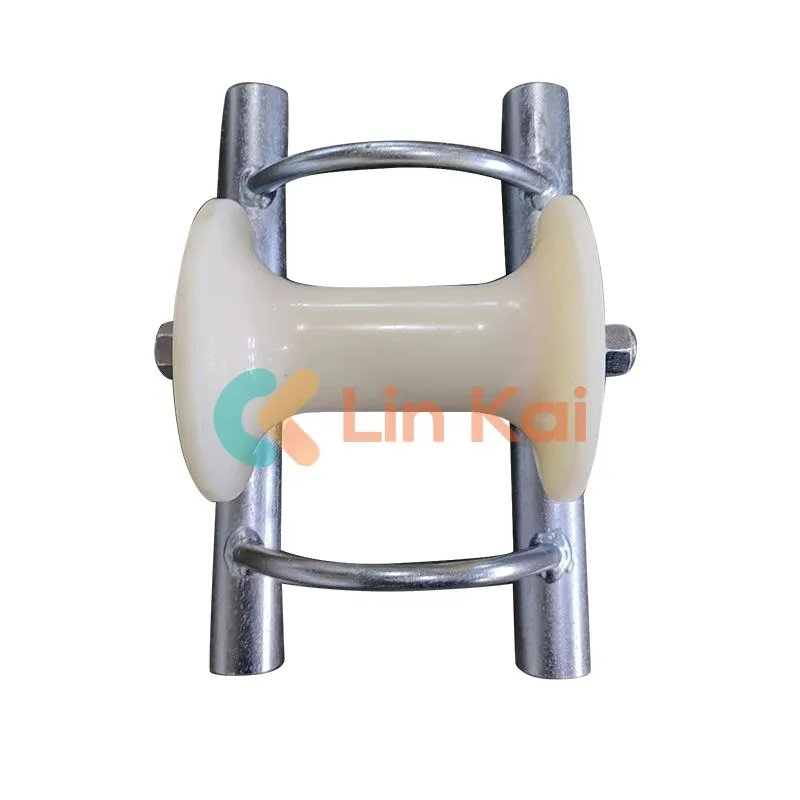

ナイロン ホイール ケーブル グラウンド ローラーは、地下ケーブルを所定の位置に引っ張る際にサポートし、ガイドするように設計されたケーブル設置ツールです。一般に、支持フレーム、ローラーまたはシーブ、シャフト、およびベアリング アセンブリで構成されます。

ナイロンホイールは、ケーブルに滑らかな接触面を提供するため、特に便利です。ケーブルを引っ張っている間、ケーブルの移動に合わせてホイールが回転し、ケーブルが地面に対して継続的に滑り続けるのではなく、設置ルートを通過するのに役立ちます。

設置構成に応じて、さまざまなローラー設計を使用できます。直線ローラーは比較的直接的なケーブル配線に適しており、コーナーローラーは溝のコーナーでのケーブル設置用に設計されています。

リンカイ の製品仕様によると、ケーブル グランド ローラーのラインナップには直線構成とコーナー ローラーが含まれており、モデルは最大約 Ø200 mm のケーブル用に設計されています。ローラーはベアリングに取り付けられており、フレームは亜鉛メッキ鋼板で作られています。

ナイロンホイールケーブルグランドローラーの主な特徴は何ですか?

1. 滑らかなナイロン接触面

ナイロンホイールは、ケーブルと設置機器の間に転がり接触面を形成します。これにより、ケーブルをガイドしながら、粗い表面での不必要な引きずりを軽減できます。

2. ベアリング付きローラー

ベアリングにより、ケーブルの移動に応じて滑車が回転します。この設計により、ケーブルのスムーズな動きがサポートされ、取り付け時の抵抗を軽減できます。

3. 亜鉛メッキ鋼フレーム

亜鉛メッキ鋼フレームは、要求の厳しい設置環境に実用的な構造ソリューションを提供します。ケーブルの設置は、屋外、溝内、または機器が湿気、埃、機械的取り扱いにさらされる可能性がある建設現場で行われることがよくあります。

4. 複数の構成

ケーブルの直径と設置ルートが異なると、必要なローラーの寸法も異なります。利用可能な構成には、ナイロンまたはアルミニウムのローラーとさまざまなフレーム構造を備えたモデルが含まれます。

5. 大径地中ケーブルへの対応

リンカイ のナイロン ホイール ケーブル グランド ローラーは、Ø200 mm までの地中電力ケーブル敷設に使用できると規定していますが、実際のケーブル直径と敷設条件に応じて適切なモデルを選択する必要があります。

購入者はどのような技術仕様を考慮する必要がありますか?

外観のみに基づいてケーブル ローラーを選択すると、設置設定が不適切になる可能性があります。専門のバイヤーは、ケーブル直径、使用荷重、フレーム構造、ホイール材質、ローラー構成、現場条件を評価する必要があります。

次の例は、Lingkai の直線ケーブル ローラー シリーズに関して公開されている仕様に基づいています。

これらの仕様は、モデルの選択が重要である理由を示しています。細いケーブル用に設計されたローラーを、自動的に大きいケーブルや重いケーブルに使用しないでください。購入者は、ローラーの定格使用荷重とケーブル直径の範囲を実際のプロジェクトの要件に合わせる必要があります。

ナイロンホイールケーブルグランドローラーはどこに使用されますか?

ナイロン ホイール ケーブル グランド ローラーは、主に地下電力ケーブルの設置に関連しています。ケーブルルートに沿って配置することで、ケーブルがリールから最終位置に向かって引っ張られる間、継続的なサポートを提供できます。

典型的なアプリケーションには次のようなものがあります。

• 地中電源ケーブルの設置:トレンチにケーブルを通すときにケーブルをサポートします。
• ユーティリティインフラストラクチャプロジェクト:設置チームが計画された地下ルートに沿ってケーブルを制御できるように支援します。
• 産業用電気プロジェクト:プラントや施設の建設中に重量のあるケーブルをサポートします。
• トレンチコーナーの設置:コーナーローラーを使用して、方向が変わる際にケーブルをガイドします。
• 大口径ケーブルプロジェクト:Ø200 mmの範囲に近いケーブルに適したローラーモデルを選択します。

リンカイ ではコーナー設置用に、使用荷重が 8 kN ～ 10 kN、ケーブル サイズが ≤Ø80 mm ～ ≤Ø150 mm の専用ケーブル コーナー ローラー モデルをリストしています。

適切なケーブル アース ローラーを選択するにはどうすればよいですか?

実際の選択プロセスは、ローラーではなくケーブルから始める必要があります。購入前に、設置チームは主要なプロジェクト パラメータを収集し、それらをメーカーの仕様と比較する必要があります。

ステップ 1: ケーブル直径を確認する

ケーブルの外径を測定または確認します。ローラーはケーブルの動きを制限することなく適切なサポートを提供する必要があるため、これは最も重要なパラメータの 1 つです。

ステップ 2: ケーブルの重量と引っ張り状態を確認する

重いケーブルを引っ張ると、かなりの機械的負荷が発生する可能性があります。選択したローラーは、設置条件に対して十分な使用荷重容量を備えている必要があります。

ステップ 3: 直線セクションとコーナーセクションを特定する

直線のケーブルルートと鋭いトレンチコーナーでは、必ずしも同じローラー構成が必要というわけではありません。直線部分には直線ローラーを使用し、ケーブルの方向が変わる場所には適切なコーナーローラーを使用します。

ステップ 4: 設置環境を検討する

屋外プロジェクト、建設現場、地下溝では、機器が汚れや湿気にさらされる可能性があります。堅牢なフレーム構造と適切なベアリング配置により、信頼性の高い動作をサポートします。

ステップ 5: プロジェクトの合計要件を比較する

大規模なプロジェクトの場合、購入者は単価だけを評価するのではなく、必要なローラーの数、ケーブルルートの長さ、間隔、コーナーの数量、輸送要件、設置スケジュールを考慮する必要があります。

これらのローラーはケーブルの取り付けをどのように改善しますか?

ナイロン ホイール ケーブル グランド ローラーの価値は、単にケーブルをサポートするだけではありません。ローラーを適切に配置すると、取り付けプロセスをより制御できるようになります。

実際的には、リールから最終的な取り付け位置まで制御されたケーブル経路を作成することが目的です。ローラーを正しく配置すると、引っ張り操作がより予測可能になり、設置作業員が管理しやすくなります。

ケーブル アース ローラーをメンテナンスするにはどうすればよいですか?

ケーブル ローラーは比較的単純な機械ツールですが、定期的に検査することで、プロジェクトを繰り返してもパフォーマンスを維持できます。

• 主要な取り付けの前に必ずナイロン製ホイールを検査してください。
• ベアリングに異常な抵抗や異音がないか確認してください。
• フレームに変形や目に見える損傷がないかどうかを検査します。
• 可動コンポーネントから汚れ、泥、破片を取り除きます。
• ケーブルを引っ張り始める前に、ローラーが自由に回転することを確認してください。
• 指定された使用荷重を超えないようにしてください。
• ローラーを稼働状態に戻す前に、損傷したコンポーネントを交換してください。

メンテナンス要件は、動作周波数、現場の状況、ケーブルの重量、および取り扱い方法によって異なる場合があります。長いケーブルを引っ張る作業の前には、基本的な使用前検査が特に重要です。

ナイロンホイールケーブルグランドローラーに関するよくある質問

1. ナイロンホイールケーブルグランドローラーは何に使用されますか?

設置時に地下ケーブルをガイドおよびサポートするために使用されます。ローラーは制御された転がり経路を提供し、ケーブルと地面の直接接触を減らし、ケーブルの位置合わせをサポートします。

2. Lingkai のローラーはどのようなケーブル直径に対応できますか?

リンカイ が公開した仕様によれば、同社のナイロン ホイール ケーブル グランド ローラー シリーズは、最大約 Ø200 mm の地下電力ケーブルに使用できることが示されています。ケーブルの直径とプロジェクトの要件に応じて、正しいモデルを選択する必要があります。

3. ナイロンローラーは太い地下ケーブルに適していますか?

選択したモデルが適切な動作負荷定格とケーブル サイズ容量を備えている場合に適しています。リストされている一部の直線モデルの使用荷重は 10 kN ですが、購入者は選択する前に必ず実際のプロジェクトの荷重条件を確認する必要があります。

4. 直線ケーブル ローラーとコーナー ケーブル ローラーの違いは何ですか?

直線ローラーは主に比較的直接的なケーブル配線用に設計されていますが、コーナーローラーは溝のコーナーや方向の変化の周りでケーブルをサポートおよびガイドすることを目的としています。

5. ケーブルローラーにベアリングが使用されているのはなぜですか?

ベアリングにより、ケーブルの移動に応じてローラーまたはシーブが回転します。これにより、ケーブルのスムーズな動きをサポートし、引っ張り時の抵抗を軽減します。

6. ローラーフレームにはどのような素材が使用されていますか?

リンカイ は、ケーブル ローラーのフレームは亜鉛メッキ鋼板で作られていると述べています。モデルごとに、鋳造アルミニウムフレーム、鋼板ベース、鋼管フレーム設計など、異なるフレーム構造を使用できます。

結論

信頼性の高い地下ケーブル敷設プロセスは、引き込み作業の開始から最終的な配置までのケーブルの動きの制御にかかっています。適切に選択されたナイロンホイールケーブルアースローラーケーブルの設置をより制御して効率的に行うために必要なガイダンス、サポート、および転がり接触を提供できます。

プロのバイヤーにとって最も重要な考慮事項は、ケーブル直径、使用荷重、ローラー構成、設置ルート、コーナー要件、フレーム構造、およびプロジェクト全体の条件です。 Lingkai は、さまざまなケーブル サイズと設置構成に合わせて設計されたモデルを備えており、地中ケーブル設置プロジェクトに実用的なソリューションを提供します。公益事業、産業、インフラ、または電気設備プロジェクト用にケーブル ローラーを調達している場合は、ナイロン ホイール ケーブル グランド ローラーの製品群を検討してください。お問い合わせモデルの選択、技術仕様、プロジェクトに適した見積もりについては、こちらをご覧ください。
