直立型ペイアウトターンテーブル

Ningbo Lingkai のアップライトペイアウトターンテーブルは、各顧客に合わせて調整でき、ドラムの重量に基づいて調整できます。ライン施工におけるストリング施工に使用するアップライトペイアウトターンテーブルです。ワイヤーを引っ張ると自動的に回転する垂直ケーブルリールスタンドを備えたターンテーブルガジェット。小さい覆い版と大きい覆い版が特徴で、重さは1トン、3トン、5トンあります。

お問い合わせを送信

製品説明

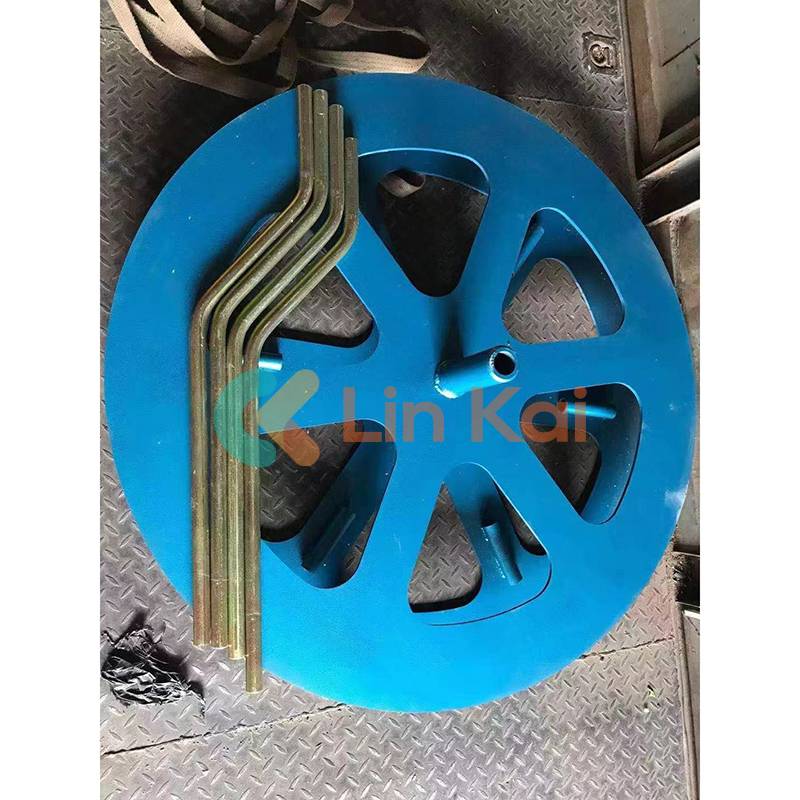

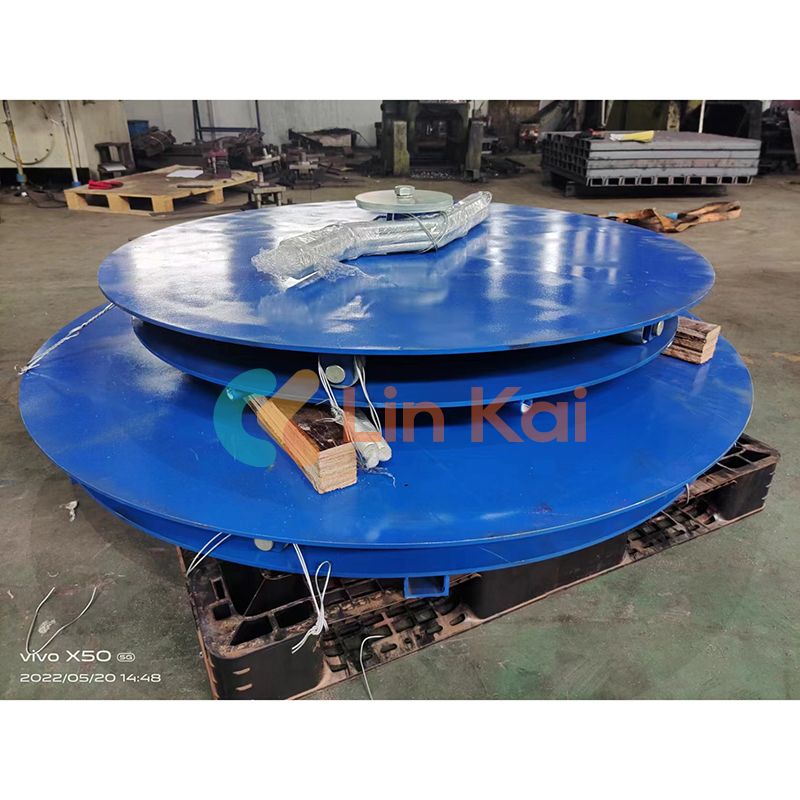

寧波玲開製造の中国製正立ペイアウトターンテーブルカバースラブは当社が切断した大型の完全な鋼材で構成されているため、データに基づいて適切な力と耐荷重を備えています。これは、スラブ間に 8 対と 16 対のベアリングを備えた 2 枚のスラブシートを備えています。スムーズな回転運動を実現しています。

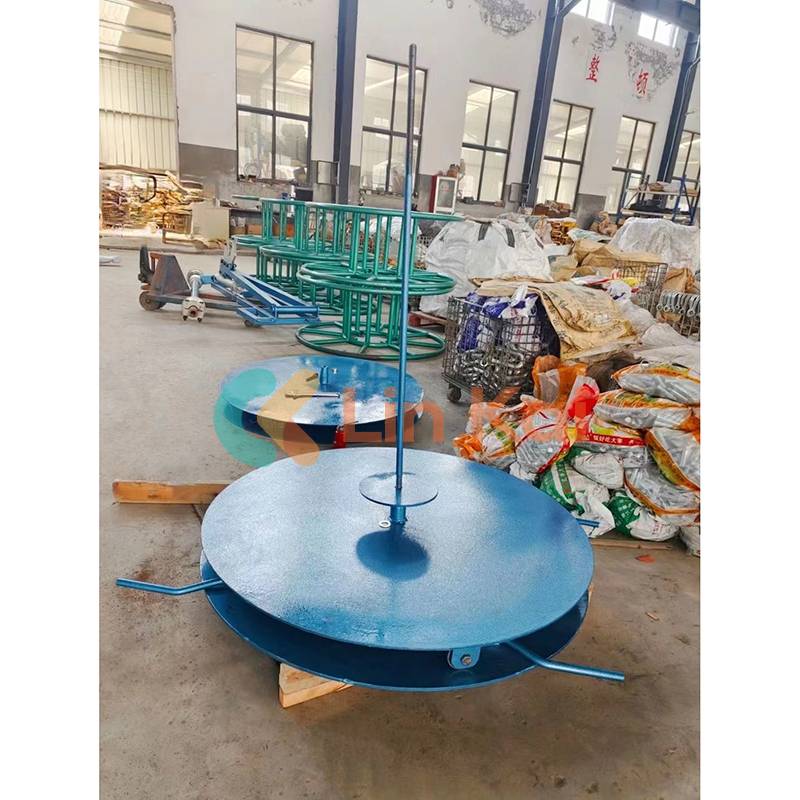

直立ペイアウトターンテーブルは、ライン構築中のワイヤリールの支持に適した垂直ペイオフフレームです。ワイヤーやアース線を引っ張る際、ワイヤーリールが自動的に回転して展開します。

アップライトペイアウトターンテーブルの主な仕様

品目番号	モデル	リール径(mm)	軸受荷重(kg)	重量(kg)	特徴
15131	SIW-1	Φ500	1000	36	小さなカバースラブ
15132	SIW-3A	Φ800	3000	70
15133	SIW-3B	Φ1000	3000	102
15134	SIW-3	Φ800	3000	92	大きなカバースラブ
15135	SIW-5	Φ1500	5000	129	小さなカバースラブ

在庫のアップライトペイアウトターンテーブルのほかに、1〜5トンのコラムフレームタイプのメカニカルケーブル簡易リールスタンドも製造しています。台形構造を採用しており、様々な種類のリール仕様に適用できます。油圧昇降ジャッキを備えた機器であると、工具を簡単に持ち上げることができます。底部に取り付けられたトランドルにより、移動も簡単です。セット購入となりますが、追加アクスル（Φ60×2200mm継目無鋼管）が必要な場合はお気軽にお申し付けください。スクリューマンドレルによるリールの調整や手動でのワイヤーリリースに適用します。

シンプルな大容量油圧コンダクターリールスタンド

品目番号	モデル	定格荷重(kN)	高さ調整範囲(mm)	重量(kg)	特徴
15191	SIL-1	10	450-650	22	ピラースタイル
15192	SIL-3	30	600-900	24
15193	SIL-5	50	900-1300	27
15201	SIK-3	30	400-1000	30	フレームスタイル
15202	SIK-5	50	710-1270	44	フレームスタイル
15211	SIL-3A	30	620-1000	28	ピラーベース-フレームスタイル
15212	SIL-5A	50	900-1300	35	ピラーベース-フレームスタイル
