ポータブル短絡接地極

Ningbo Lingkai からポータブル短絡接地極を購入してください。ロッドの長さ、セクション、電圧動作部位、銅線の長さを知る必要があります。また、オープンアースエンドクリップのサイズをカスタマイズすることもできます。カスタマイズされたアース線安全接地棒は寧波玲開製造製で、すべての銅線は中国標準認定工場の原料から作られています。

お問い合わせを送信

製品説明

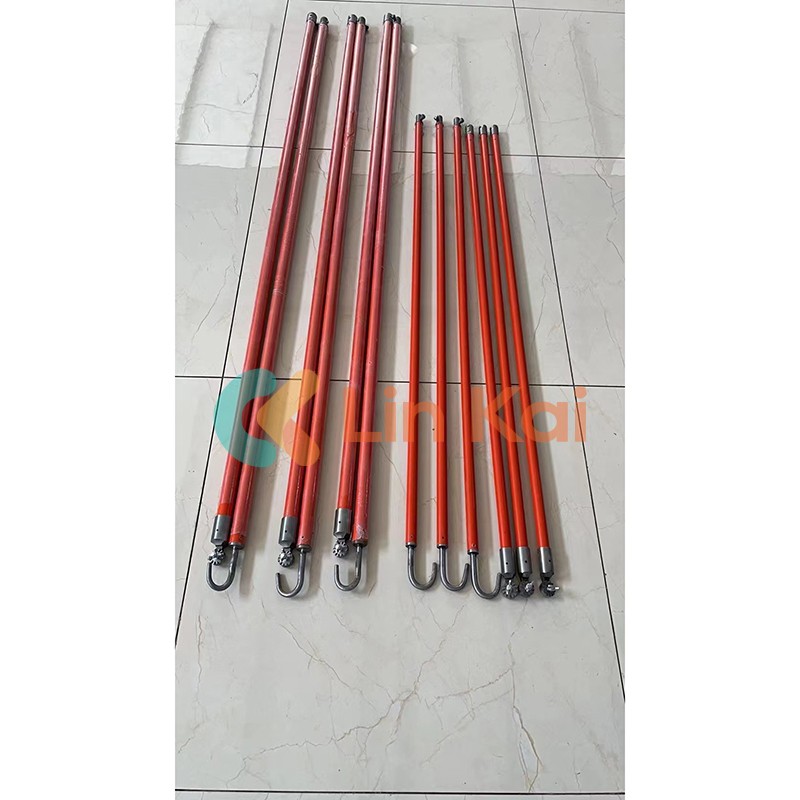

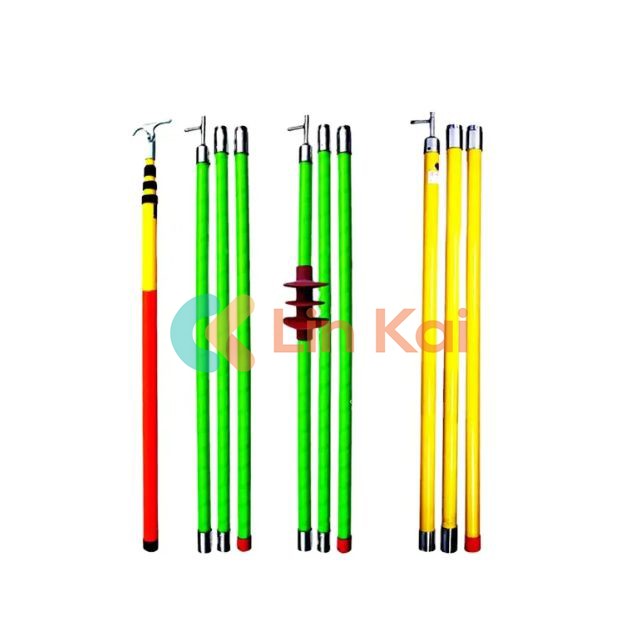

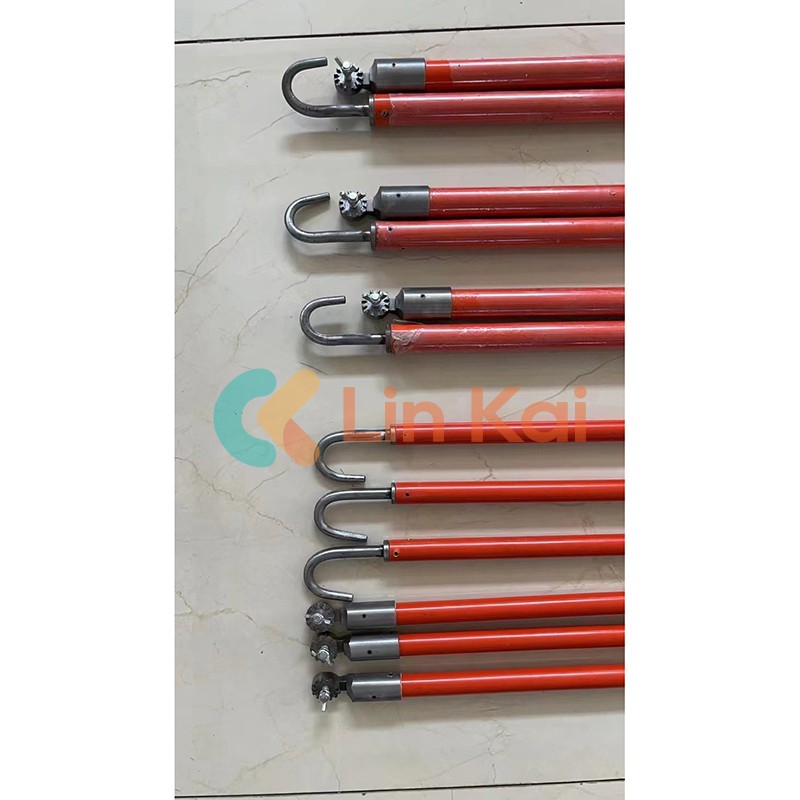

Lingkai ポータブル短絡接地極には、フラットクリッパージョータイプとアークオープニングタイプがあります。送電線に適しており、銅およびアルミニウムの列母線およびスイッチキャビネットに適しています。

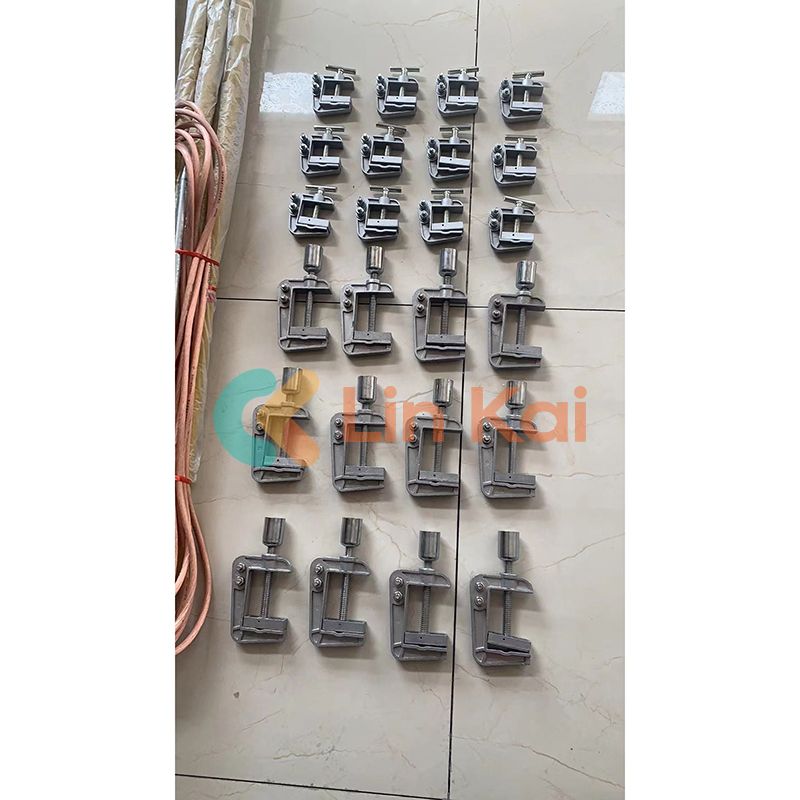

ポータブル短絡接地極であるワイヤクランパーは、高強度、良好な導電性を備え、持ち運びや輸送が容易なアルミニウム合金鋳造で作られています。お客様に適切で最適なアース線を提供するため。 1. 電圧サイトの操作 2 ロッドの長さ、3 ロッドセクション、4 接地端クリップのオープンサイズ、5 銅線サイズ、6 銅線長さこれらはすべてカスタマイズ可能です。

電圧クラス	接地軟銅線		地上操作ロッドの長さ（んん）
	(mm2)	(メートル)	地上操作ロッドの長さ（んん）
	(mm2)	(メートル)	絶縁	ハンドヘルド	全長
10KV	25	13+7～1.53+20	700	300	1000
35KV	25	1.5*3+18	900	600	1500
68KV	25	1.5*3+20	1000	600	1600
110KV	25,35	9*3	1300	700	2000
110KV	25,35	2*3+20	1300	700	2000
220KV	25,35	9*3	2100	900	3000
220KV	25,35	3*3+25	2100	900	3000
330KV	35,50	123 43+25	3000	1100	4100
500KV	35,50	133~203	4100	1400	5500
220-500KV 架空地線	25	13+7～1.53+20	700	300	1000
高圧試験装置	35,50	53～103	700	300	1000

1 メートルあたりの銅線の定格値:

断面積(mm)	10	16	25	35	50	70	95	120
線径(mm)	4.2	5.7	7.5	8.78	11	12	16	17
シース径(MΩ)	7.3	7.8	9.6	11.2	12.6	16.5	21	22
抵抗値(A)	1.98	1.24	0.79	0.56	0.4	0.28	0.21	0.16
安全電流	90	100	123	150	210	238	300	300

アース極（アースエンドクリップ）

この接地極には商品番号 23051 が付属し、接地端クリップの商品番号は 23055 です。これらは、ポータブル短絡接地極と連携して使用できます。

説明

商品番号	名前	用途
23051	接地極	ポータブル短絡接地極と組み合わせて使用できます。
23055	アースエンドクリップ	ポータブル短絡接地極と組み合わせて使用できます。
23056	接地エンドサークル	カスタマイズ可能です
